Кровельный пирог

Так как мансарда имеет большую поверхность соприкосновения с внешней средой, она быстрее теряет тепло зимой и прогревается летом, чем нижние этажи здания. Поэтому необходимо создать непрерывный контур утепления.

Утеплитель не будет надёжно защищать мансарду, если не создать для него эффективную защиту от влаги.

Чтобы выполнить эти условия необходимо создать надёжный так называемый кровельный пирог. Каждый слой пирога имеет свое назначение и одинаково важен. Даже если один из слоёв будет некачественным, пострадает вся конструкция кровли.

Поэтому к строительству кровельного пирога стоит подходить очень серьезно, не экономя на материалах. Это позволит, впоследствии, эксплуатировать крышу долгое время без дополнительных затрат.

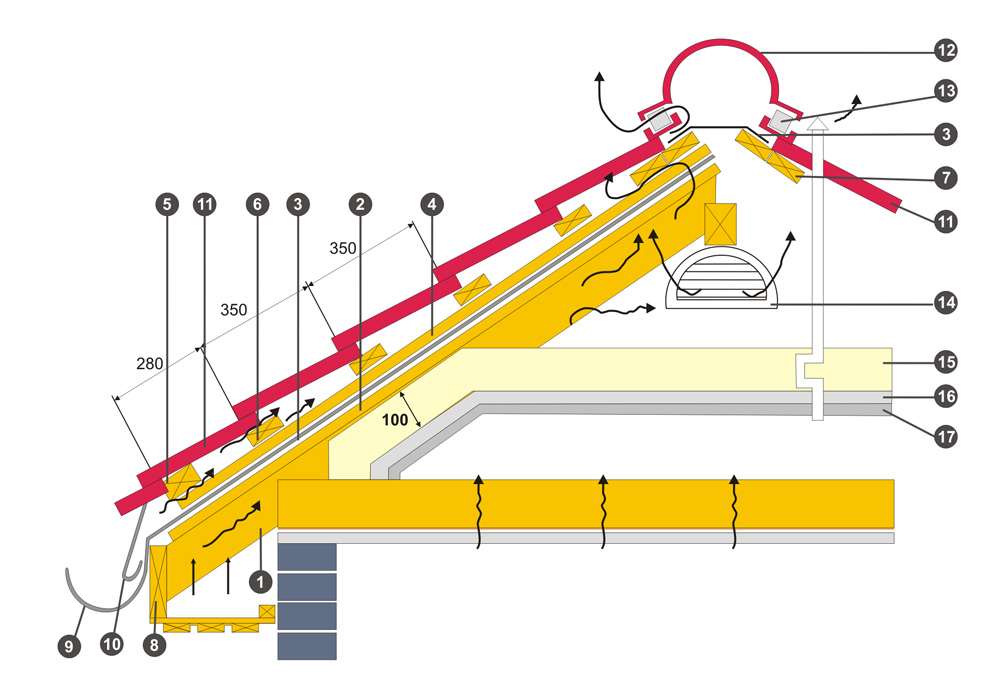

Конструкция кровельного пирога:

1. Стропило

2. Контррейка, брусок

3. Гидроизоляционная пленка

4. Обрешетка вертикальная

5. Начальная обрешетина горизонтальная

6. Обрешетка горизонтальная

7. Дополнительные бруски обрешетки

8. Лобовая доска

9. Крюк водосточного желоба

10. Карнизная планка

11. Лист металлочерепицы

12. Вентилируемый конек

13. Уплотнитель

14. Слуховое окно

15. Утеплитель

16. Пароизоляционная пленка

17. Потолочный настил (мансарда)

Основные составляющие элементы “кровельного пирога”:

1.   Утеплитель

Утеплителем может быть:

- плиты на основе каменного волокна -ROCKWOOL, PAROC, IZOVOL, ISOROC;

- плиты на основе стеклянного волокна – ISOVER;

- плиты на основе экструдированногопенополистирола – URSA;

- плиты на основе стеклянного штапельного волокна - URSA CLASSWOOL

Утеплители обеспечивают эффективную теплоизоляцию, а также обладают прекрасными шумоизоляционными свойствами.

Размеры плит утеплителя: 150*1200*4200мм.

После возведения стропильной системы на них покрывается утеплитель

2.   Гидроизоляция

Подкровельная гидроизоляция выполняет две функции - защищает утеплитель и несущие конструкции крыши от атмосферных осадков и препятствует проникновению влаги, конденсирующейся на покрытии. Для защиты утеплителя от водяных паров, используют пароизоляционные – паронепроницаемые пленки.

Компания «Кровля - Маркет» предлагат три типа материалов: супердиффузионные дышащие мембраны, диффузионные и антиконденсатные гидроизолирующие пленки.

Супердиффузионные дышащие мембраны задерживают влагу в виде воды и пропускают в виде водяных паров. Их можно укладывать прямо на утеплитель, и в этом случае его толщина должна быть равной толщине стропил.

Диффузионные гидроизолирующие пленки используют для крыш с кровельным покрытием на битумной основе и натуральной черепицы. Применяют только с материалами, с гибкой черепицей. Это Ютафол Д96, Ютафол Д 110, DELTA VENT N, DELTA TRELA.

Антиконденсатные гидроизоляционные пленки паронепроницаемы и предназначены для применения вместе с кровельными материалами, с которыми не используют две других пленки. Для удержания конденсата на поверхности полипропиленовой пленки находится ворсистый слой, который хорошо впитывает влагу. Ворс сам высыхает благодаря воздушному потоку подкровельного пространства.

3.   Пароизоляция

Для пароизоляции используются пленки в один или два слоя полиэтилена, армированного сеткой из полиэтиленовых полос – Ютафол Н, Изоспан Д. Изоспан В.

4.   Система вентиляции подкровельного пространства

Правильная система вентиляции подкровельного пространства позволяет отлично бороться с сыростью.

Строится контробрешётка, которая образует вентиляционное пространство, так называемый вентканал, по которому проходит воздух, вентилируя помещение.

Схемы вентиляции жилых мансард и нежилых отличаются друг от друга:

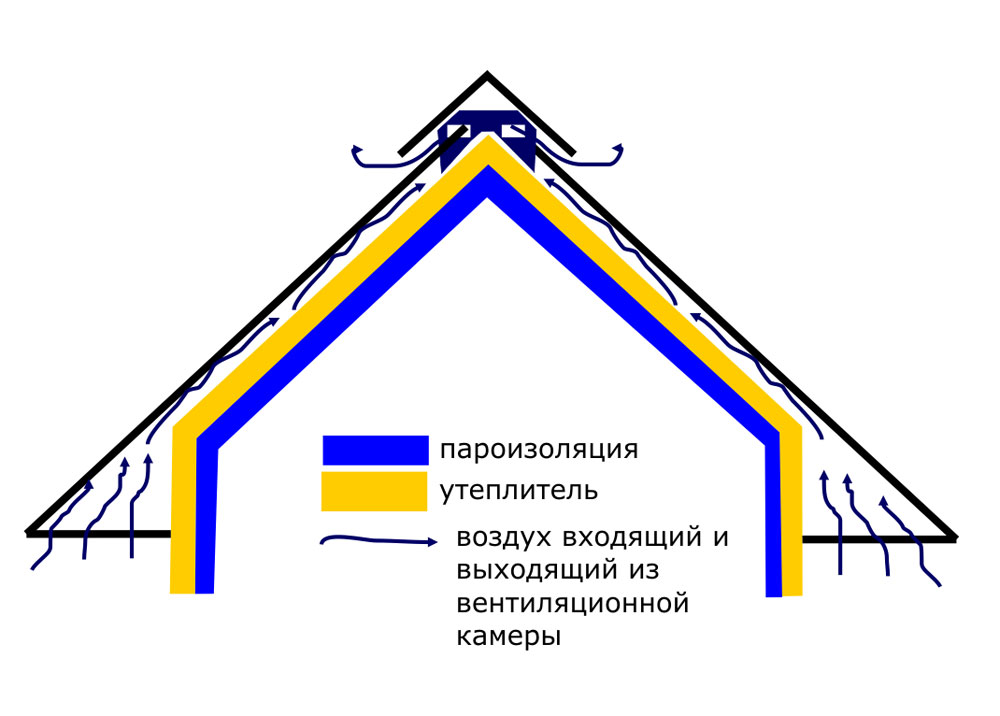

Вентиляция жилой мансарды

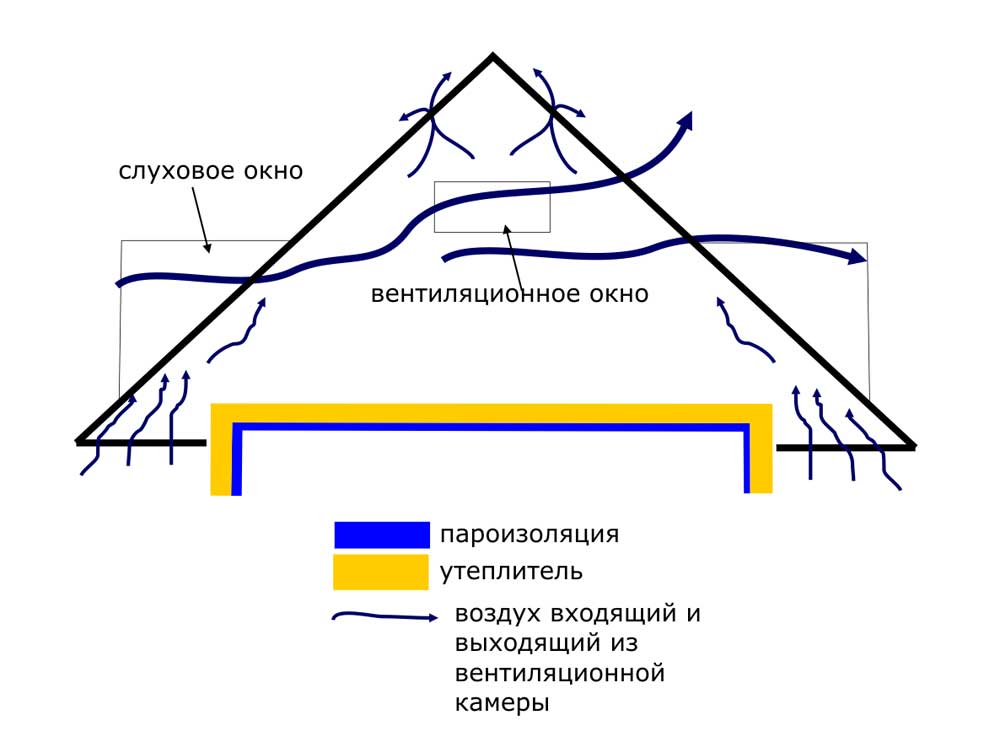

Вентиляция нежилой мансарды

Приток воздуха необходимо обеспечить через подшивку карнизного свеса, либо под желобом. А выход воздуха вместе с парами влаги нужно организовать в районе верхней точки кровли - конька. Это может быть обеспечено либо “вентиляционным конком”, либо точечныим вентиляционными элементами - аэраторами.

Следует помнить, что система подкровельной вентиляции добавляет к смете расходы. Но если вы хотите продлить срок службы Вашей крыши – на этом не стоит экономить. тем более что смета увеличится на несколько процентов от стоимости кровли, тогда кА ремонт Вам встанет в десятки раз больше этого перерасхода.
